배리어 프리 실험실에 안구 세척 스테이션을 통합하기 위한 건축 전략

연구실 설계자를 위한 핵심 요점

• 접근성 규정 준수눈 세척대를 설치하려면 ADA 무릎 간격 기준(높이 27인치, 너비 30인치)과 ANSI Z358.1 도달 범위 기준을 엄격히 준수해야 합니다.
• 설계 통합데크 장착형 회전식 장치는 현대적인 실험실 가구에서 즉각적인 안전 접근성과 깔끔한 시야 확보 사이에서 최적의 균형을 제공합니다.
• 재료 연속성세안대 마감재(예: 에폭시 분말 코팅 스테인리스 스틸)를 설비와 일치시키면 건축적 조화를 유지하면서 내화학성을 확보할 수 있습니다.
• 배관 관리: 가구 내부에 숨겨진 배수 시스템은 테스트 및 작동 중 물 손상을 방지하며, 이는 가구의 장기적인 내구성에 매우 중요한 요소입니다.
• 지대 설정섬 모양의 실험대 끝이나 지정된 안전 싱크대에 전략적으로 배치하면 실험 작업 흐름을 방해하지 않으면서 이동 흐름을 개선할 수 있습니다.

현대 실험실 설계는 엄격한 안전 기준과 세련된 건축 미학이 만나는 지점에 있습니다. 실험실 건축가와 가구 디자이너에게 있어 가장 큰 과제는 필수 안전 장비, 특히 다음과 같은 장비를 통합하는 것입니다. 통합형 실험실 눈 세척대—시각적 완성도나 작업 공간의 무장애 환경을 저해하지 않으면서 말입니다. 안전 샤워 시설과 눈 세척 시설이 배관 통로에 어설프게 부착된, 부피가 크고 투박한 산업적 부속물이었던 시대는 지났습니다. 오늘날 안전은 자연스럽게 녹아들어야 합니다.

이 가이드는 실험실 캐비닛에 비상 세안 장치를 내장하는 기술적 및 미적 측면을 살펴봅니다. ANSI Z358.1 성능 요구 사항과 ADA(미국 장애인법) 접근성 지침의 조화를 분석하고, 고성능의 무장애 실험실 환경을 위한 실질적인 전략을 제시합니다.



ANSI Z358.1과 ADA 접근성 기준의 조화

장애물 없는 실험실 설계의 기본은 규제 체계입니다. 접근성을 고려한 설계는 단순히 조리대 높이를 낮추는 것 이상을 의미하며, 안전 장비가 가구 구조와 어떻게 상호 작용하는지에 대한 총체적인 접근 방식을 요구합니다.

10초 법칙과 도달 범위

ANSI Z358.1 안전 장비는 이동 시간 10초(약 55피트) 이내에 접근할 수 있어야 한다는 규정이 있습니다. 그러나 무장애 환경의 경우, 활성화 메커니즘 작동 방식 또한 매우 중요합니다. 작동 밸브는 조작이 간편해야 하며, 일반적으로 손을 사용하지 않고도 1초 이내에 켜지고 켜진 상태를 유지해야 합니다. 이는 보편적 설계 원칙과 완벽하게 부합합니다.

이러한 장치들을 통합할 때 실험실 벤치, 건축가는 "손이 닿는 범위"를 고려해야 합니다. 휠체어 사용자의 경우, 앞쪽으로 손을 뻗을 수 있는 최대 거리는 일반적으로 48인치(1220mm)이고, 옆으로 손을 뻗을 수 있는 최대 거리는 54인치(1370mm)입니다. 깊은 벤치 뒤쪽에 설치된 일체형 데크 장착형 장치는 접근성이 떨어질 수 있습니다. 따라서 규정을 준수하기 위해 설치 위치를 앞쪽으로 옮겨야 하며, 일반적으로 주요 세면대 옆에 설치합니다.

무릎 공간 및 수납장 모듈

진정한 무장애 작업 환경을 조성하려면 세안대 아래쪽 수납장에 무릎 공간을 확보해야 합니다. 일반적인 하부 수납장은 매달린 형태의 수납장이나 ADA(미국 장애인법)를 준수하는 무릎 공간으로 교체해야 합니다.

• 높이 여유 공간바닥에서 작업대 밑면까지의 최소 높이는 27인치(685mm)입니다.
• 깊이 여유 공간무릎 부분의 최소 깊이는 19인치(485mm)입니다.
• 폭 여유 공간최소 너비 30인치(760mm).

이러한 이유로 배관 작업에 특수한 접근 방식이 필요합니다. 눈 세척기의 급수 및 배수관은 무릎 공간 뒤쪽이나 측면으로 조심스럽게 설치해야 하며, 막힘이나 부상(뜨거운 파이프에 의한 화상 또는 날카로운 모서리에 의한 마찰)을 방지하기 위해 탈착식 패널로 보호하는 경우가 많습니다.

사례 관리 통합 전략

설치 방식은 실험실의 미적 흐름을 결정합니다. 현대식 캐비닛에는 크게 세 가지 유형의 설치 방식이 있습니다.

데크 장착 비상 눈 세척제

유연하고 모듈식 실험실에 가장 인기 있는 선택은 데크 장착형 스윙어웨이 유닛입니다. 이 장치는 싱크대 옆에 설치됩니다. 평소에는 수도꼭지와 평행하게 위치하거나 옆으로 접혀 있어 시각적 혼란을 최소화합니다. 작동시키면 싱크대 위로 스윙하여 펼쳐집니다.

건축적 이점이 디자인은 기존 싱크대를 배수구로 활용하여 별도의 세면대나 조리대 내부의 복잡한 배관 설치가 필요 없도록 했습니다. 또한 기존 싱크대의 깔끔한 라인을 유지합니다. 실험실 카운터탑 표면의 재질이 에폭시 수지이든 페놀 수지이든 상관없습니다.

매립형 풀다운 유닛

미니멀리즘 미학을 추구한다면 벽이나 상부 선반 수납장 안에 매립되는 수납장이 이상적입니다. 이러한 수납장은 아래로 접히는 방식으로 작동합니다. 공간 효율성은 매우 뛰어나지만, 수직 통로를 신중하게 계획해야 하며, 시야 확보를 위해 수직 구조물을 최소화해야 하는 아일랜드형 조리대에는 잘 적용되지 않습니다.

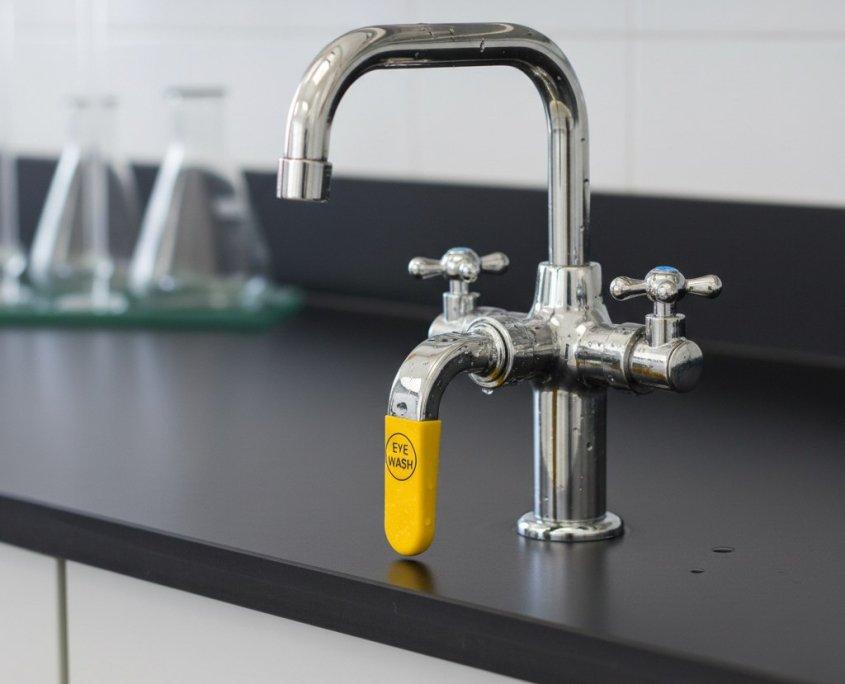

다용도 수도꼭지 통합

일부 최신 설비는 표준 구즈넥 수전과 독립형 세안 기능을 결합한 제품입니다. 공간 절약에는 도움이 되지만, 부피가 클 수 있습니다. 고급 건축 실험실에서는 일반적으로 기능을 분리하여 서비스 설비와 안전 장비 모두에 동일한 마감재(예: 무광 흰색 또는 브러시드 스테인리스)를 사용하여 더욱 세련된 외관을 연출합니다.

재질 및 화학적 내성

일체형 실험실 세안대 수명은 재료 선택에 크게 좌우됩니다. 실험실은 부식성 환경이므로 안전 장비는 부착된 가구와 동일한 화학 물질 노출을 견뎌야 합니다.

스테인리스강 (304형 vs 316형)대부분의 일반 화학 및 생물학 실험실에서는 전해 연마 처리된 304형 스테인리스강이 표준으로 사용됩니다. 세련되고 현대적인 외관을 제공하여 중성적인 색상의 캐비닛과 잘 어울립니다. 그러나 염도가 높거나 휘발성 산을 사용하는 환경에서는 부식 및 기포 발생을 방지하기 위해 316형 스테인리스강을 사용해야 합니다.

에폭시 분말 코팅실험실의 색상 구성에 안전 장비를 통합하기 위해 에폭시 분말 코팅이 사용됩니다. 이를 통해 눈 세척 장치가 화학 설비(가스, 진공, 공기) 또는 강철 케이스 자체와 색상을 맞출 수 있습니다. 눈에 잘 띄는 노란색이 안전 표준이지만, 많은 개인 연구 시설에서는 작동 손잡이에만 노란색을 사용하고 본체는 회색, 흰색 또는 크롬색과 같은 중립적인 색상으로 유지하여 은은한 신호를 보내는 방식을 선택합니다.

캐비닛 내부 배관 및 배수 관리

무장애 설계에서 가장 간과되는 측면 중 하나는 "건식" 수납 공간 내에서 "습식" 설비를 관리하는 것입니다. 세안대를 테이블 프레임이나 수납장에 통합할 경우 배관 통로는 견고해야 합니다.

배수 문제세면대와 달리 눈 세척대는 매주 테스트를 거칩니다. 세면대 위에 설치하지 않는 경우(예: 독립형 세면대) 배수관은 폐수관으로 직접 연결해야 합니다. 모듈형 가구 시스템에서는 벤치 재구성을 위해 유연한 배관이 자주 사용됩니다. 건축가는 이를 명시해야 합니다. 내화학성 폴리프로필렌(PP) 이 배수관의 배관은 건물의 화학 폐기물 처리 시스템과 일치해야 합니다.

유량 관리ANSI 표준에 따르면 세안대의 유량은 분당 0.4갤런(1.5리터)이어야 합니다. 세면대 배수 시스템은 역류 없이 15분 동안 이 유량을 처리할 수 있도록 설계되어야 하며, 특히 무릎 공간을 확보하기 위해 수심이 얕은 경우가 많은 장애인용 세면대에서 이는 매우 중요합니다.

세안대 통합 유형 비교

가시성과 색상 구분을 고려한 디자인

건축가들은 흔히 단색이나 차분한 색조를 선호하지만, 안전 장비는 반드시 식별 가능해야 합니다. 그 해답은 바로 여기에 있습니다. 전략적 강조. 건물 전체를 안전을 위해 노란색으로 칠하는 대신, 현대적인 무장애 설계는 표지판과 안내 지점을 시각적 단서로 활용합니다.

활용하기 실험실 흄 후드 구역이나 시약 선반 기둥에 표지판을 부착하면 멀리서도 위치를 쉽게 확인할 수 있어, 표지판 자체가 실험대 표면의 스테인리스 스틸이나 에폭시 마감과 자연스럽게 어우러집니다. 이러한 접근 방식은 건축적 의도를 해치지 않으면서 안전 기준의 "높은 가시성" 요건을 충족합니다.
